5G通讯模块
浏 览 量:118
咨询电话:137-9493-8788(微信同号)
详情描述
1、产品概述
5G智能模块基于全新的硬件平台开发,可满足日益增长的移动终端和IOT物联网节点的接入需求,能极大地提高用户的无线上网使用体验。
模块完全兼容NSA/SA双模式.符合工信部电信产品入网标准。提供高达千兆级的空中光纤接入能力,满足VR/AR/4GK/8K在线视频流的传输带宽需求。
5G智能模块支持即插即用的方式,能帮助行业应用缩短研发周期。
■ 5G蜂窝网接入
集成春藤510基带,提供卓越的5G网络接入能力。支持全网通的真5G标准,只需插入SIM卡即可接入千兆互联网。
■ 5G/4G网络
1) 5G 芯片:春藤510 Modem-RF System
2) 5G 组网模式: FDD, TDD, SA (standalone), NSA (non-standalone)
3) 5G技术: SA, NSA, 5G NR FDD, 5G NR TDD
4) 4G 技术: LTE FDD, LTE TDD including CBRS support, LAA. LTE Broadcast
5) 通信标准: 3GPP Release 15
6) 5G NR: N1/N3/N8/N28/N41/N77/N78/N79
7) LTE-FDD: B1/B2/B3/B5/B7/B8/B20/B28A/ B28
8) LTE-TDD: B34/B38/B39/B40/B41
9) 5G-SA sub-6G传输速率: 2Gbps/1Gbps (实际速率以运营商为准)
10) 5G- NSA sub-6G传输速率: 2.2Gbps/575Gbps (实际速率以运营商为准)
11) 4G传输速率: 600Mbps/150Mbps (实际速率以运营商为准)
12) 天线类型:外置5G/4G主集、分集天线
■ 路由交换
1)移动网络(5G/4G) 接入(支持专网)
2)千兆以太网接入
3)高级防火墙
4) MAC 地址过滤
5) WiFi 加密认证
6) VPN 隧道NVPN穿透
7) IPV4/IPV6
8)网页/APP 管理
9)固件升级
10) TR069 !

2、技术规格
产品型号 MG200U
CPU MT7621AT+V510
Flash 16MB
RAM 2Gb
Wifi频段 支持扩展2.4G WiFi,802.11N(默认不带WiFi)
5G标准 3GPP Release 15 NSA/SA operation, Sub-6 GHz
5G网络模式 NSA/SA
5G/4G数据速率 5G SA Transmission Speed: 2.1Gbps/1Gbps (up to ISPs)
5G NSA Transmission Speed: 2.2Gbps/576Mbps (up to ISPs)
LTE: Down 600Mbps; UP 150 Mbps
5G支持频段 5G Bands: N1/N3/N8/N28/N41/N77/N78/N79
4G&3G 支持频段 LTE-FDD: B1/B2/B3/B5/B7/B8/B20/B28A/B28
LTE-TDD: B34/B38/B39/B40/B41
5G/WiFi制式 5G:
GMSK/8PSK/BPSK/QPSK/16AQM/64QAM/256QAM
外形尺寸 42X42MM,双板叠加
接口 2*10/100M/1000 LAN接口
1*12V1A DC 接口
1 复位按钮
1 指示灯接口
1 SIM 接口
1USB2.0 接口
复位 复位(设备在工作状态下长按10秒复位)
LED指示 电源、互联网指示灯、4G信号、5G信号
功率 < 12W
环境 工作温度:-20 ℃~+ 50℃
储存温度:-40 ℃~+70 ℃
温度:5%~95%(不结露)
重量 TBD

软件功能
IPV4 支持IPV4网络地址
IPV6 支持IPV6网络地址
智能QOS 支持QOS网络优化
UPNP 支持
VPN Supports L2TP VPN client
Supports PPTP VPN client
APN 支持手动APN设置
DDNS 支持DDNS动态域名设置
DMZ 支持DMZ
端口映射 支持端口映射设置
APP 支持APP管理
TR069 支持TR069远程管理
其他 5G信息显示
流量统计
手动锁频
高级防火墙

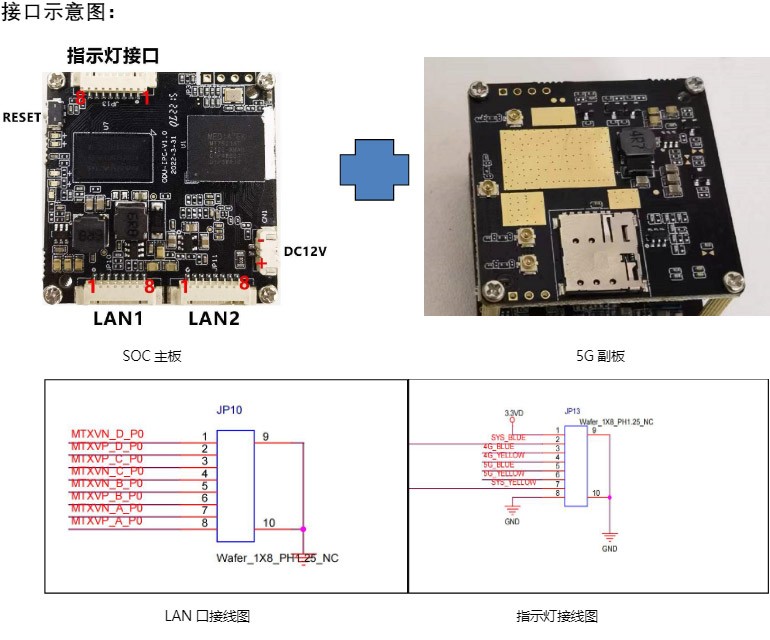

序号 名称 定义
1 LAN 口 支持千兆协议
2 指示灯接口(JP3) 引脚定义:1-VCC,2-外网连接指示蓝色,3-4G信号指标蓝色,4-4G信号指示橙色,5-5G信号指示蓝色,6-5G信号指示橙色,7-外网连接指示红色,8-GND
3 SIM卡座 仅支持NANO SIM 类型
4 CN1 DC 12V 输入

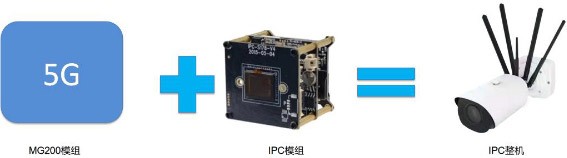

3、连接指示图


包装清单
MG200U产品:1个(标准配置)
快速入门:1个(标准配置)
参数描述依据EEE standard 802.11规范.实际数据吞吐量和信号覆盖能力可能存在差异。网络条件和使用环境因素,包括网络拥堵、建筑材质、环境电磁 都会对无线网络产生影响,从而导致吞吐量过低和覆盖范围受限。
产品仅支持在空内使用,整机提供有限期的质保服务,人为损坏不在质保范围。如有产品问题,请联络我司寻求技术支持。
